Pasy Klinowe Zespolone

Pasy klinowe zespolone składają się z stałego zestawu pojedynczych pasów klinowych połączonych na stałe taśmą łączącą. Pasy klinowe zespolone produkowane są wg STOMIL SANOK ZN-78. W ofercie znajdują się trzy wersje jakościowe pasów zespolonych:

WERSJA WZMOCNIONA

Produkowane profile:
A BP, B BP, C BP, 15J, SPC BP

Właściwości pasów wzmocnionych:

  • Maksymalna prędkość obwodowa 30 m/s
  • Odporność na temperatury od -30 do +60°C
  • Odporność na oleje

Pasy o profilu 15J przeznaczone są do pracy w kołach napędowych wg ISO 5290.
Pasy o profilach A BP, B BP, C BP przeznaczone dp pracy w kołach napędowych wg ISO 5291. Pasy te stosowane są w szczególnie w przekładniach przy dynamicznych obciążeniach zmiennych, pionowych osiach z napędem płaskoklinowym.

WERSJA SUPER

Produkowane profile:
A BP, B BP, C BP, 15J, SPC BP

Właściwości:

  • Jak dla pasów wzmocnionych

Ponadto:

  • Są to pasy o zwiększonej wytrzymałości zmęczeniowej
  • Odporne na ścieranie
  • Przeznaczone do pracy w przekładniach o częstych przeciążeniach

WERSJA SUPER K

Właściwości:

  • Jak dla pasów wzmocnionych
  • Ponadto, pasy z kordem aramidowym charakteryzują się wyjątkowo małym wydłużeniem podczas pracy i zwiększoną wytrzymałością na rozciąganie

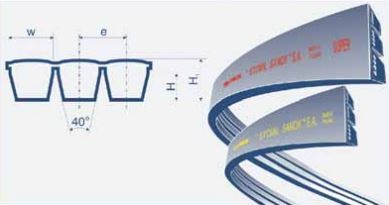

OZNACZENIE WIELKOŚCI PRZEKROJU PASA WYMIARY ORIENTACYJNE [mm] PRZELICZANIE DŁUGOŚCI PASA [mm] CIĘŻAR [kg/mb] ORIENTACYJNE MIN. PROF. (POJEDYNCZYCH PASÓW)
"SUPER K" "SUPER" "WZMOCNIONE" e H1 H W Lw ~ Le - ... [mm]
Li ~ Le - ... [mm]
A BP SUP K A BP SUP A BP 15,88 10,1 6,2 13,3 Lw ~ Le - 36 ~ 0,154 85
B BP SUP K  B BP SUP  B BP  19,05 13,5 8,6 16,7 Lw ~ Le - 52 ~ 0,260 64
B BP SUP K  C BP SUP  C BP  25,40 17,0 11,8 23,0 Lw ~ Le - 68 ~ 0,460 45
15J SUP K  15J SUP  15J 17,50 16,7 11,7 15,5 Lw ~ Le - 74 ~ 0,260 66
SPC BP SUP K  SPC BP SUP  SPC BP  25,50 22,9 17,7 22,5 Lw ~ Le - 80 ~ 536 47

TOLERANCJE DŁUGOŚCI PASÓW WZMOCNIONYCH I SUPER

PROFIL A BP B BP C BP 15J SPC CB
TOLERANCJA ZAKRES DŁUGOŚCI
le [mm] ld [mm]
+/- 0,5 1300 - 3064 1250 - 10 000 2000 - 5000 1500 - 6096 2200 - 5000
