Płaskie Pasy Napędowe
Płaskie pasy napędowe STOMIL SANOK produkowane są wg STOMIL SANOK ZN-72.
Typowe produkowane profile"
120x5, 140x5, 140x7, 150x5
Istnieje możliwość produkowania pasów płaskich o mniejszych szerokościach: 70x5, 80x5, 100x5, 60x7, 70x7, 80x7, 100x7, które są cięte ze zwulkanizowanych pasów typowych.
Właściwości pasów płaskich:
- Maksymalna prędkość obwodowa 60m/s
- Odporność na temperatury od -35 do +100°C
- Odporność na oleje
- Umożliwiają pracę przekładni przy zastosowaniu mniejszych średnic kół pasowych niż wymagane dla pasów klinowych.
.jpg)

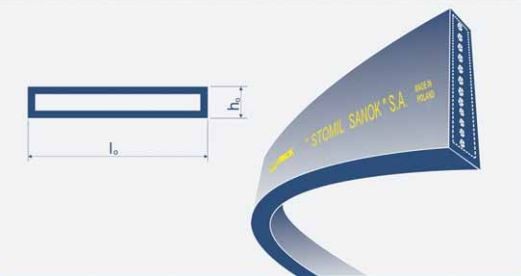

| OZNACZENIE WIELKOŚCI PRZEKROJU PASA | WYMIARY ORIENTACYJNE [mm] | PRZELICZANIE DŁUGOŚCI PASA | CIĘŻAR [kg/mb] | ORIENTACYJNE MIN. PROF. (POJEDYNCZYCH PASÓW) | |
| Io | ho | Lz ~ Lw + ... [mm] | |||
| 120x5 | 120 | 5 | Lz ~ Lw + 32 | ~ 0,87 | 7 |
| 140x5 | 140 | 5 | Lz ~ Lw + 32 | ~ 1,02 | 6 |
| 140x7 | 140 | 7 | Lz ~ Lw + 44 | ~ 1,41 | 6 |
| 150x5 | 150 | 5 | Lz ~ Lw + 32 | ~ 1,08 | 5 |
Tolerancje długości pasów wzmocnionych
| PROFIL | TOLERANCJA |
| Płaskie pasy napędowe | +/- 1% |
