Pasy klinowe

Technologia przenoszenia mocy stale ewoluuje wraz z rozwojem tej dziedziny. W świecie, w którym efektywność i niezawodność są niezwykle ważne, pasy klinowe stają się coraz bardziej popularne. Wyróżnia je szeroka gama zastosowań oraz zdolność do efektywnego przenoszenia mocy. STOMIL SANOK S.A. to renomowany producent pasów klinowych, które spełniają najwyższe standardy jakości. Dzięki zastosowaniu nowoczesnych technologii i materiałów dostępne w tej kategorii elementy charakteryzują się wyjątkową trwałością i wydajnością.

Co wpływa na funkcjonalność pasów klinowych?

Pasy klinowe są dostępne w różnych typach i rozmiarach, aby sprostać różnorodnym wymaganiom licznych branż. Każdy typ pasa ma swoje unikalne cechy, które decydują o jego wydajności i zastosowaniu. Są one nieodzownymi elementami w wielu systemach napędowych, ponieważ zapewniaj płynne i efektywne przenoszenie mocy. Ich konstrukcja pozwala na pracę w trudnych warunkach, co czyni je idealnym wyborem dla wymagających aplikacji.

Dzięki swojej wszechstronności pasy klinowe znajdują zastosowanie w różnych branżach – od przemysłu ciężkiego po motoryzację. Ich zdolność do pracy w ekstremalnych warunkach sprawia, że są niezastąpione w wielu maszynach i urządzeniach.

Typy pasów klinowych – Kobeko

W ofercie znajdują się różnorodne typy pasów klinowych, w tym uzębione, wąskoprofilowe oraz szerokoprofilowe. Każdy z nich został zaprojektowany z myślą o specyficznych wymaganiach różnych sektorów przemysłu.

Pasy uzębione charakteryzują się zwiększoną przyczepnością i są idealne do zastosowań wymagających precyzyjnego przenoszenia mocy. Wąskoprofilowe pasy oferują kompaktowe rozwiązania dla ograniczonej przestrzeni montażowej, podczas gdy szerokoprofilowe zapewniają większą wytrzymałość i stabilność. Oprócz różnych typów pasów klinowych oferujemy też paski wielorowkowe i inne elementy napędowe oraz transportowe.

Zastosowania przemysłowe

Pasy klinowe są powszechnie stosowane w maszynach przemysłowych, takich jak kompresory, pompy czy wentylatory. Ich niezawodność i trwałość czynią je niezbędnymi w procesach produkcyjnych, w których wymagana jest ciągła i stabilna praca. W sektorze motoryzacyjnym pasy klinowe są ważnym elementem układów napędowych pojazdów, ponieważ zapewniają efektywne przenoszenie mocy z silnika do innych podzespołów. W rolnictwie natomiast znajdują zastosowanie w maszynach takich jak traktory czy kombajny, gdzie ich wytrzymałość jest nieoceniona.

Materiały produkcyjne

Do produkcji pasów klinowych wykorzystuje się zaawansowane materiały kompozytowe oraz gumę o wysokiej odporności na ścieranie. Te materiały zapewniają nie tylko długą żywotność pasów, ale także ich elastyczność i zdolność do pracy w różnych warunkach środowiskowych.

Konstrukcja pasów klinowych wpływa na ich wytrzymałość oraz wydajność. Specjalnie zaprojektowane profile oraz zastosowanie nowoczesnych technologii produkcji pozwalają na osiągnięcie optymalnej przyczepności i minimalizację strat energii podczas pracy.

Parametry techniczne pasów klinowych

Przy wyborze odpowiednich pasów klinowych istotne jest zwrócenie uwagi na parametry, takie jak:

• długość,
• szerokość,
• profil.

Te cechy determinują jego kompatybilność z konkretnymi aplikacjami oraz wpływają na efektywność działania całego systemu napędowego. Dobór odpowiedniego pasa klinowego wymaga analizy specyficznych potrzeb danego systemu oraz warunków pracy.

Pasy klinowe (napędowe) - technologia przenoszenia mocy.

STOMIL SANOK S.A. proponuje swoim klientom szeroki asortyment klinowych pasów napędowych, przeznaczonych do pracy w napędach motoryzacyjnych, przemysłowych i rolniczych.
Stosowane przez Stomil Sanok S.A. systemu jakości zgodnego z normą EN ISO 9001 gwarantuje uzyskanie produktu odpowiadajacego rygorystycznym normom technicznym oraz zaspakajającego potrzeby najbardziej wymagających użytkowników elementów napędowych.

Zapraszam do składania zapytań dotyczących wyceny pasów klinowych, oraz do naszego sklepu stacjonarnego w Warszawie

Szukasz odpowiedniego produktu – dobierzemy produkt, który spełni Twoje oczekiwania.
zadzwoń 698-085-696 lub wyślij zapytanie renatakornacka@kobeko.com.pl
zadzwoń 692-525-653 lub wyślij zapytanie annaszymanska@kobeko.eu

Podstawowa oferta pasów klinowych:

•  pasy motoryzacyjne - AVX
•  pasy przemysłowe - AX, BX, XPZ, XPA, XPB
•  pasy klinowe wąskoprofilowe
•  pasy klinowe klasyczne
•  pasy klinowe szerokoprofilowe
•  pasy klinowe zespolone
•  pasy dwustronnego działania
•  pasy szerokoprofilowe wewnętrznie uzębione
•  płaskie pasy napędowe
•  mikropasy

Szeroki asortyment pasów produkowany jest w wersji L=L umożliwiającej pracę pasów w zespołach bez konieczności kompletowania.

Oferowane profile pasów klinowych

Pasy klinowe uzębione dla przemysłu i motoryzacji AX,BX,XPZ,XPA,XPB

Le - długość efektywna
Profil - zakres długości
XPZ: 600mm - 2540 mm
XPA: 782mm - 2500 mm
XPB: 1250 mm - 3750 mm
AX: 665mm - 2530 mm
BX: 805mm - 3091 mm

Pasy klinowe uzębione dla przemysłu i motoryzacji o profilu AVX10 i AVX13

NAZWA	WYMIARY ORIENTACYJNE (MM)		PRZELICZANIE DŁUGOŚCI PASA ( MM)		MINIMALNA ŚREDNICA KOŁA PASOWEGO Ld
	lo	ha	La=Ld+	L=Lw+
AVX 10	10	8	13	51	WG. WYMAGAŃ l ZALECEŃ PRODUCENTÓW SAMOCHODÓW
AVX 13	13	10	8	63

Le - długość efektywna
Profil - zakres długości
XPZ: 600mm - 2540 mm
XPA: 782mm - 2500 mm
XPB: 1250 mm - 3750 mm
AX: 665mm - 2530 mm
BX: 805mm - 3091 mm

Pasy klinowe wąskoprofilowe

NAZWA	WYMIARY ORIENTACYJNE (MM)		PRZELICZANIE DŁUGOŚCI PASA ( MM)		MINIMALNA ŚREDNICA KOŁA PASOWEGO Ld
	lo	ha	La=Ld+	L=Lw+
SPZ	9,7	8	13	38	63
SPA	12,7	10	18	45	90
SPB	16,3	13	22	60	140
SPC	22	18	30	83	224
13,4X10,7	13,4	10,7	17	50

Le - długość efektywna
Profil - zakres długości
SPZ 9.7x8: 537mm - 3000mm
SPA 12.7x10: 732mm - 4500mm
13.4x10.7: 1408mm - 1720mm
SPB 16.3x13: 1250mm - 6000 mm
SPC 22x18: 1800mm - 10000 mm

Pasy klinowe klasyczne

Pasy klinowe szerokoprofilowe

NAZWA	SUPER	WYMIARY ORIENTACYJNE (MM)		PRZELICZANIE DŁUGOŚCI PASA ( MM)		MINIMALNA ŚREDNICA KOŁA PASOWEGO Ld
		lo	ho	La=Ld+	L=Lw+
HI		25	13	25	50	WG. WYMAGAŃ l ZALECEŃ PRODUCENTÓW SAMOCHODÓW
HJ		32	15	30	55
HL	HL SUPER	45	20	41	79
HM	HM SUPER	50	22	48	87
62		62	25	52	105

Le - długość efektywna
Profil - zakres długości
HI 25x13 2265
HJ 32x15: 1181mm - 1430mm
HL 45x20: 1940mm - 6000mm
HM 50x22: 1540mm - 4252mm

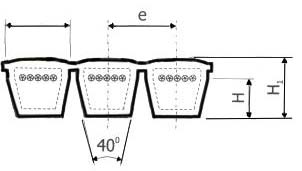

Pasy klinowe zespolone

PROFIL	SUPER	WYMIARY ORIENTACYJNE (MM)		PRZELICZANIE DŁUGOŚCI PASA ( MM)	MINIMALNA ŚREDNICA KOŁA PASOWEGO Ld
		W	H1	Le=Lw+
A BP	A BP SUPER	13,3	10,1	36	80
B BP	B BP SUPER	16,7	13,5	52	130
C BP	C BP SUPER	23,0	17,0	68	210
15J	15J SUPER	15,5	16,7	74	180
SPC BP	SPC BP SUPER	22,6	22,9	84	250

Le - długość efektywna
Profil - zakres długości
A BP 13.3x10.1: 1235mm - 2450mm
B BP16.7x13.5: 1500mm - 6100mm
C BP 23x17: 3705mm - 4220mm
3-15J SUPER: 2360mm - 4000mm

Płaskie pasy napędowe

Pasy dwustronnego działania

Pasy szerokoprofilowe wewnętrznie uzębione

Mikropasy

OZNACZENIA WYMIARÓW PASÓW KLINOWYCH:

• Ld DŁUGOŚĆ BAZOWA Lz
• DŁUGOŚĆ ZEWNĘTRZNA Lw
• DŁUGOŚĆ WEWNĘTRZNA Le

DŁUGOŚĆ SKUTECZNA (DLA PASÓW ZESPOLONYCH) PASY WYKONANE SĄ ZGODNIE Z :

• PN ISO 4184
• PN ISO 4184
• PN-ISO3410
• STOMIL SANOK-ZN-65 PN-ISO 1604
• STOMIL SANOK-ZN-74
• STOMIL SANOK-ZN 72
• STOMIL SANOK-ZN-71
• PASY KLASYCZNE Z, A, B, C, D, E
• PASY WĄSKOPROFILOWE
• PASY SZEROKOPROFILOWE
• PASY ZESPOLONE - ISO 8419 DLA PROFILU "15J" SZEROKOPROFILOWE UZĘBIONE
• PASY KLINOWE DWUSTRONNEGO DZIAŁANIA- ISO5289
• PŁASKIE PASY NAPĘDOWE PASY ELASTYCZNE,
• WĄSKOPROFILOWE,
• RÓŻNE 36x23,5HDM;
• 20x12,5;
• 25x16;
• 13,4x10,
• 7;5x3;
• 5,5x3,5;
• 6x4; 8x5

Po więcej informacji na temat pasów klinowych zapraszamy do kontaktu telefonicznego lub mailowego z ekspertami Kobeko.
